Як позначається зовнішня різьба?

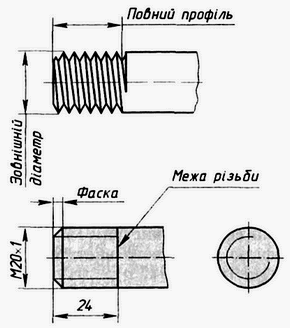

Незалежно від профілю різьби її умовне зображення завжди однакове. На зовнішній поверхні (на стержні) по зовнішньому діаметру різьбу зображують суцільними лініями як на вигляді спереду, так і на вигляді зліва.
Що таке крок різьби?
Кроком різьби S називають відстань між двома однойменними точками сусідніх профілів різьби, виміряну паралельно осі різьби. Зовнішній діаметр d — найбільша відстань між крайніми зовнішніми точками, виміряна в напрямі, перпендикулярному до осі різьби.
Як позначити різьбу?
Метричну різьбу позначають літерою М, розміри вказують у міліметрах. Наприклад, напис М20×1 означає: різьба метрична, зовнішній діаметр 20 мм, крок 1 мм (малий крок у позначенні наводять, а великий ні). Позначення різьби, як правило, відносять до її зовнішнього (більшого) діаметра.
Як пишеться різьблення?
РІЗЬБЛЕННЯ, я, с .
Різьба, показана як невидима, зображується штриховими лініями і по зовнішньому, і по внутрішньому діаметрах. За умовним зображенням неможливо визначити форму і …See more
2) по розташуванню – зовнішня різьба, розташована на зовнішній поверхні деталі (гвинт, труба і т. д.) і внутрішня—розташована на внутрішній поверхні деталі …See more
Різьбове з’єднання утворюється за допомогою зовнішнього та внутрішнього різьблення. Стрижень, у якого зовнішнє різьблення називається гвинтом. Деталь, у …See more
Метричну різьбу з великим кроком позначають буквою «М», розміром зовнішнього діаметра в міліметрах і полем допуску різьби, наприклад: М 12–6g– різьба метрична з …See more
Позначається латинською літерою G, після якої ставиться числове значення умовного проходу труби в дюймах (це число не є ні зовнішнім, ні …See more
